CO2ボンベのバルブを開けると、大まかに対処することになります。 850 psi シリンダー内は室温です。その圧力をソーダカーボネーター、水族館の CO2 ディフューザー、またはビール樽ラインに直接接続すると、システムは過炭酸になったり、ガスを無駄にしたり、単に安全な動作を拒否したりします。そのような結果を防ぐためにガス調整器が存在します。これは 2 つの仕事を同時に実行します。シリンダー圧力を使用可能なレベルまで下げることと、シリンダー圧力が低下して下流側の需要が変動する間、そのレベルを安定に維持することです。

Noursun が飲料分配、ビール、水族館システム用に構築するすべてのガス調整器は、同じ機械原理で動作します。つまり、スプリングと柔軟なダイヤフラムが、あらかじめ設定された基準力に対して出口圧力のバランスを継続的にとります。このバランスを理解すると、ドループ、ロックアップ、入口圧力効果などの用語はマーケティング用語ではなくなり、購入前に評価できる設計上の決定事項になります。

ガス調整器とは何ですか?なぜ設計が重要なのでしょうか?

ガスレギュレータは、変動する高い入口圧力を受け取り、それをより低い出口圧力に下げ、流れの状態が変化したときにその出口圧力を使用可能な帯域内に維持する自己作動式の圧力制御バルブです。人間が手動で調整するニードルバルブとは異なり、レギュレーターは自身の出力圧力を感知し、電気や外部コントローラーを使用せずにバルブの開度を自動的に修正します。

すべての機械式レギュレーターには、目標圧力を設定するスプリング、実際の出口圧力を感知するダイヤフラムまたはピストン、ガスの流れを制限するポペットとシートのアセンブリという 3 つの機能要素が含まれています。バネがバルブを押して開きます。ダイヤフラムの下のガス圧によってダイヤフラムが閉じられます。レギュレーターは、設定された出口圧力を維持するのに十分なガスがバルブ開口部に通過する平衡状態を継続的に探します。

減圧と圧力調整の違いが重要です。減圧弁は、圧力を一度下げる固定絞りです。圧力レギュレータは、変化する要求に応じて制限を調整するフィードバック メカニズムです。アプリケーションでレギュレーターが必要な場所にレデューサーを取り付けると、シリンダーが空になるにつれて出口圧力がドリフトするため、下流の機器の動作が不安定になります。

レギュレーターが設定圧力をどの程度保持できるかは、内部形状によって決まります。正確なサイズのシート、反応性の高いダイアフラム、予測可能なレートのスプリングが精度曲線を定義します。で ノールサンの製造施設 、各コンポーネントは目的のガスと適用範囲に合わせて調整されています。そのため、ソーダ水レギュレーターと水族館の CO2 レギュレーターは同じ動作原理を共有していますが、同じ校正ではありません。

ガス調整器はどのように機能しますか?ステップバイステップの仕組み

一般的な単段レギュレータの動作は、連続サイクルで発生します。最も単純な形式のシーケンスを次に示します。

1. 高圧ガスは入口から入り、シートオリフィスを通って低圧チャンバーに入ります。
2. ガスが低圧チャンバー内に蓄積し、検出ダイヤフラムを上方に押し上げます。
3. ダイヤフラムはセットスプリングを圧縮します。出口圧力がスプリングによって設定された値に達すると、ポペットがシートの開口部を絞ります。
4. 下流の機器がガスを引き込むと、出口圧力が低下し、スプリングがダイヤフラムを下方に押し、ポペットをさらに開きます。
5. レギュレーターは、ポペット開口部が設定圧力で要求されるガス量を正確に供給する動的平衡状態で安定します。

このサイクルは遅くありません。ダイヤフラムとポペットは圧力変化にミリ秒以内に反応します。ユニットのサイズが適切であれば、下流流量の大きな変化があっても、レギュレーターが回復する前に圧力が短時間低下するだけです。

ピストンタイプのレギュレータは、ダイヤフラムの代わりにスライドピストンを使用します。ピストンの設計は、より高い入口圧力とより広い温度変動を許容しますが、固体汚染に対してより敏感になる傾向があります。ダイヤフラム設計は低圧でより高い精度を実現し、飲料および水族館の CO2 サービスに一般的に選択されています。

シングルステージレギュレータとデュアルステージレギュレータ: 内部の変化

シングルステージレギュレータは、シリンダ圧力をワンステップで作動圧力まで減圧します。ポペット領域は入口圧力にさらされるため、入口圧力が変化すると出口設定値がわずかに変化します。これが入口圧力効果です。満タンの CO2 ボンベ 850 psi ほぼ空のシリンダーよりわずかに高い出口圧力を供給します。 200psi 調整ノブが触れられていない場合でも。

デュアルステージレギュレーターは、ジョブを 2 つのステップに分割します。最初の段階では、シリンダー圧力を一定の中間圧力 (通常は数百 psi) まで下げます。次に、第 2 段階では、すでに安定している中間圧力を最終作動圧力まで調整します。第 2 ステージでは常に同じ入口圧力がかかるため、出口圧力はシリンダーの最初の使用から最後までほぼ一定に保たれます。

プロセスが圧力変化に耐えられない場合、デュアルステージレギュレーターはコストが高くつくことを正当化します。水族館の CO2 リアクターが最も明確な例です。 1 ～ 2 psi 投与量が著しく変化します。設定圧力に耐えられる飲料分配用 2～3psi ドリフトの場合は、よく作られたシングルステージレギュレーターが低コストでこの仕事を処理します。

レギュレータの品質を定義する重要な性能用語

レギュレータのデータシートを比較すると、信頼できる部品と問題のある部品の違いのほとんどが 6 つの用語で説明されます。それらを理解している購入者は、不一致が現場で失敗する前に発見することができます。

• ドループ: 流量が増加するにつれて出口圧力が低下します。典型的な品質規制当局は次のようなことを示します。 2～5% 定格流量での設定圧力の低下。過度の垂下は通常、レギュレーターのサイズが小さいことを意味します。
• ロックアップ圧力： 流れが止まり、バルブが再び着座するときの出口圧力のわずかな上昇。ロックアップの 5～10％ 設定圧力を超えるのは正常です。値が大きいほど、シートが磨耗しているか、トリムが正しくないことを示します。
• クリープ: ポペットをわずかに開いた状態に保持する汚染粒子によって引き起こされる、時間の経過とともに出口圧力がゆっくりと増加します。クリープはレギュレーターの制御機能をバイパスするため、早急な修理が必要です。
• ヒステリシス: 設定値に高い圧力から近づくか、低い圧力から近づくかによる出口圧力の差。ヒステリシスが低いほど、制御の再現性が高くなります。
• Cv (流量係数): 所定の圧力降下でレギュレーターが通過するガスの量の尺度。レギュレーターを選択するには、パイプのサイズだけでなく、Cv を最大流量要求に適合させる必要があります。
• 入口圧力の影響: 入口圧力が変化したときの出口圧力の変化量。当然のことながら、単段レギュレータの方が価値が高くなります。デュアルステージ設計により、それがほぼゼロに減少します。

Noursun のテスト記録では、許容可能なレギュレーターと優れたレギュレーターとの間のギャップは、通常、ヘッドラインの最大入口圧力ではなく、クリープとヒステリシスに現れます。遮断時のリークテストと繰り返しサイクルテストにより、標準的な圧力チェックでは見逃される欠陥が見つかります。

一般的なアプリケーションとレギュレータの適合方法

同じ動作原理は多くの業界で見られますが、各アプリケーションでは、どのようなガス、どのような圧力範囲、どのような流量、どのような安定性要件が必要かなど、異なる質問が求められます。

ソーダ水および炭酸水システム: CO2 レギュレーターは通常、シリンダー圧力を 800 ～ 2000 psi まで 40 ～ 60 psi カーボネーター用。 RP07 ソーダ水 CO2 レギュレーター は、シングルステージ設計とデュアル圧力計でこの範囲をカバーしているため、オペレーターはシリンダーとラインの圧力の両方を一目で確認できます。

ソーダ水 CO2 レギュレーター、ソーダ機械メーカー用 CO2 レギュレーター Noursun Industrial Co., Ltd. は、中国のソーダ水 CO2 レギュレーター メーカーおよびソーダ機械 OEM/ODM サプライヤーです。 製品を見る→

ビールの分配: 通常、樽の圧力は次のように設定されます。 10および30psi 、ビールの温度と炭酸レベルによって異なります。 RP20 ビールCO2調整器 安定した低圧出力を提供し、一般的なケゲレーターが要求する流量に合わせたサイズになっています。

ビール CO2 レギュレーター メーカー、ビール調合レギュレーター サプライヤー 寧波能順実業有限公司は、中国のビール CO2 調整器メーカーおよびビール調合調整器 OEM/ODM サプライヤーです。 製品を見る→

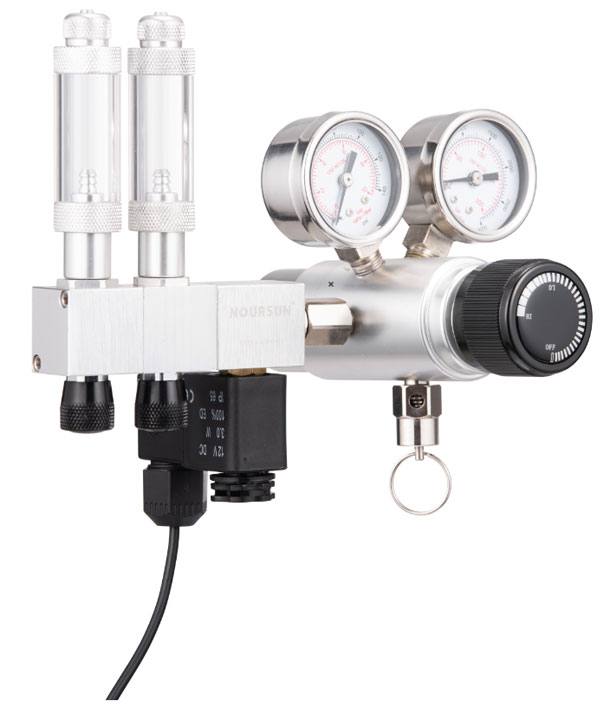

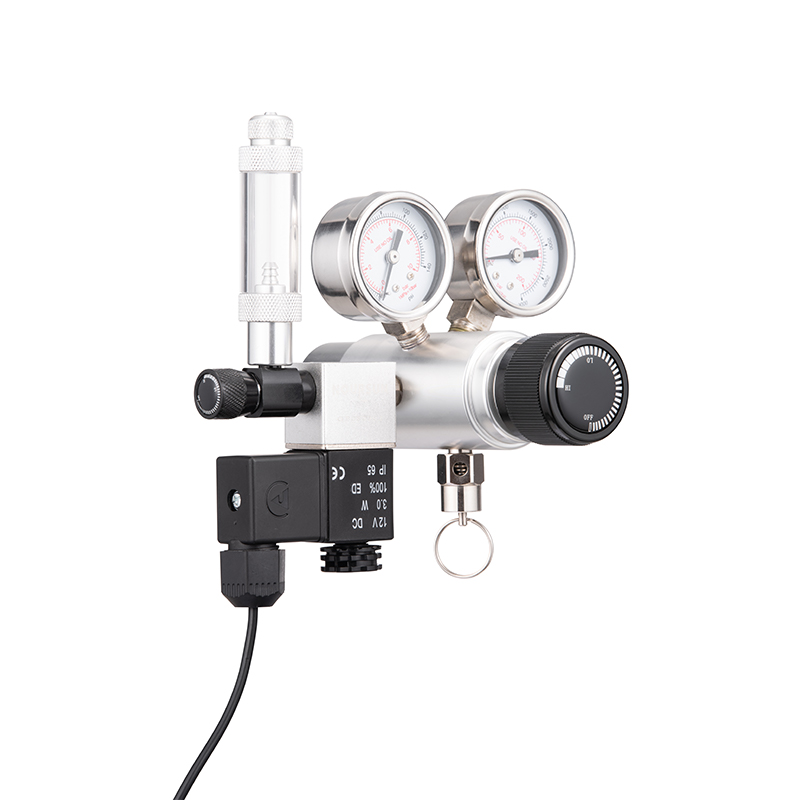

水族館と水耕栽培: 低流量と高い安定性は、大容量よりもはるかに重要です。 RP23 二段式水槽用CO2調整器 シリンダーが空になっても投与量を一定に保ちます。これはまさにシングルステージ設計を無効にする条件です。

カスタム水族館 CO2 レギュレーター メーカー、OEM/ODM サプライヤー 寧波 Noursun Industrial Co., Ltd. は、中国の水族館 CO2 レギュレーター メーカーであり、水族館 OEM/ODM サプライヤーに最適な CO2 レギュレーターです。 製品を見る→

の あらゆるガス用途に対応 ペイントボール タンク、ガス マニホールド、カスタム産業機器も含まれます。どの場合でも、一致基準は同じです。つまり、ガス純度、最大ソース圧力、出口圧力ウィンドウ、および機器が引き出すことができる最大流量を確認します。

インストールとメンテナンスのベストプラクティス

正しく選択されたレギュレータであっても、設置やメンテナンスが不注意であれば、ドリフト、クリープ、または早期故障が発生します。これらの実践は、ほとんどの CO2 および不活性ガス調整器の設置をカバーします。

1. 接続する前に、レギュレーターの最大入口圧力定格をシリンダー全圧に対して確認してください。周囲温度が高い場合、CO2 シリンダーは公称圧力を超える可能性があります。
2. レギュレータは、圧力調整ネジが手元にあり、圧力計が読める状態で取り付けてください。メーカーの指示に従って本体の向きを調整します。ほとんどのダイヤフラム レギュレータは、垂直面にあるダイヤフラムで最もよく機能します。
3. テーパーねじにはガス適合性ねじシーラントのみを使用し、シーラントがガスの流れに入らないように最初の 2 つのねじではなく、おねじに塗布します。
4. システムを加圧した後、石鹸水または電子漏れ検出器を使用してすべての接続を漏れテストします。
5. レギュレーターを設定圧力で数分間放置してから、出口ゲージを監視します。上昇はシートのクリープを示し、バルブの修理が必要であることを意味します。

CO2 サービスの場合は、流量要求をレギュ​​レーターの最大定格容量以下に抑えてください。過剰な流れによりシート領域が急速に冷却され、結露やシートの損傷が発生する可能性があり、垂れ下がりが大きくなります。

プロジェクトに合わせてガス調整器を選択する方法

サプライヤーに連絡する前に、動作パラメータを書き留めてください。完全な仕様により、引用の誤りや部分の不一致が防止されます。重要な入力は次のとおりです。

• ガスの種類: CO2、アルゴン、窒素、空気、特殊ガスは、シール、材料、出口範囲に対してさまざまな要求を課します。
• 入口圧力: の maximum cylinder pressure at the highest expected ambient temperature.
• 出口圧力範囲: の window your appliance accepts, plus the adjustment resolution you need.
• フロー需要: 最大および平均のガス消費量 (リットル/分または標準立方フィート/時間)、および需要の変化の速さ。
• 精度要件: プロセスが許容する圧力ドリフトの程度。これにより、シングルステージ設計が必要かデュアルステージ設計が必要かが決まります。
• 接続規格： CGA-320、G1/4、NPT、クイックコネクト継手などの入口および出口のねじタイプ。
• 動作環境： 温度、湿度、レギュレーター本体やダイアフラムを攻撃する可能性のある化学物質への曝露。

汎用部品を再販する販売業者ではなく、生産経験のあるメーカーは、見積もりの​​前にこれらの質問をします。これは、工場と直接連携することの利点の 1 つです。受け取った部品は、実際に使用するガスと動作バンドに合わせて設計されています。

ガス調整器のよくある質問

ガス調整器は正確にどのようにして圧力を下げるのでしょうか?

小さなシート開口部を通る流れを絞ります。ガスは高圧領域から制限された開口部を通って、より大きな低圧チャンバーに移動します。制限により高圧ガスのエネルギーが速度と熱に変換されるため、低圧室内の圧力が低くなります。次に、ダイヤフラムはその開口部のサイズを自動的に調整して、下流側の圧力を設定値に保ちます。

下流側のバルブを閉じると出口圧力がわずかに上昇するのはなぜですか?

その上昇がロックアップ圧力です。流れが止まったら、ポペットを完全に再装着する必要があります。感知素子は感じられる圧力にのみ反応できるため、バルブが密閉される前に数パーセントの小さなオーバーシュートが発生するのは正常です。ただし、継続的に大きな上昇がある場合は、シートの汚れまたは損傷によってクリープが発生していることを示します。

ガスレギュレーターとフローコントローラーの違いは何ですか?

ガス調整器は流量ではなく圧力を制御します。流量計は 1 分間に通過するガスの量を測定し、流量コントローラーは設定流量を維持するようにニードル バルブを調整します。多くの水族館や研究室のシステムでは、この 2 つが組み合わされています。レギュレーターは供給圧力を安定させ、ニードル バルブは気泡数または質量流量を制御します。

CO2調整器はアルゴンや窒素にも使用できますか?

2 つの条件を必ず確認する必要があります。入口接続がシリンダーのバルブに適合している必要があり、出口圧力範囲とシール材料がガスに適合している必要があります。出口範囲が 2 のソーダ水 CO2 レギュレーター 0 ～ 60 psi 高圧のアルゴンには適していません。そのサービスには専用のデュアルステージ アルゴン レギュレーターが指定されています。

デュアルステージレギュレーターは、シリンダーが空になるときに圧力をより良く保持できるのはなぜですか?

1段目でシリンダー圧力の変化を吸収するためです。シリンダー満タンから 850 psi まで a nearly empty one at 100psi 、中間圧力は第 1 段階の設定値に留まります。したがって、第 2 ステージでは入口圧力が一定になり、出口は実質的に固定されたままになります。シングルステージレギュレータには中間バッファがないため、入口圧力の影響が出口に直接現れます。

ガス調整器はどのくらいの頻度で整備または交換する必要がありますか?

家庭用および軽商用機器の場合は、出力ドリフト、クリープ、シートの摩耗がないかレギュレータを年に 1 回検査してください。工業的に継続的に使用する場合は、出口圧力が許容範囲内に収まらなくなったときにレギュレーターを再構築するか交換してください。ダイアフラムとシートは摩耗品です。ほとんどの設計では、本体全体を変更せずに交換できます。

ガスレギュレーターの仕組みを理解することで、部品番号が決定につながります。出口圧力を一定に保つ必要があることがわかっている場合は、 30 psi シリンダー圧力が低下する間に、 850 psi に 200psi , you already know whether a single-stage or a dual-stage regulator is the right answer.

Noursun は 2012 年から圧力制御コンポーネントを製造し、飲料、水族館、調剤アプリケーション用のレギュレーターをヨーロッパ、北米、アジアの顧客に出荷しています。 If you need a regulator matched to your system, or a custom pressure-control solution for a new product, 弊社のエンジニアリングチームにお問い合わせください 操作パラメータを使用します。
